Описание Невод-5. Радиомодем. Геолинк

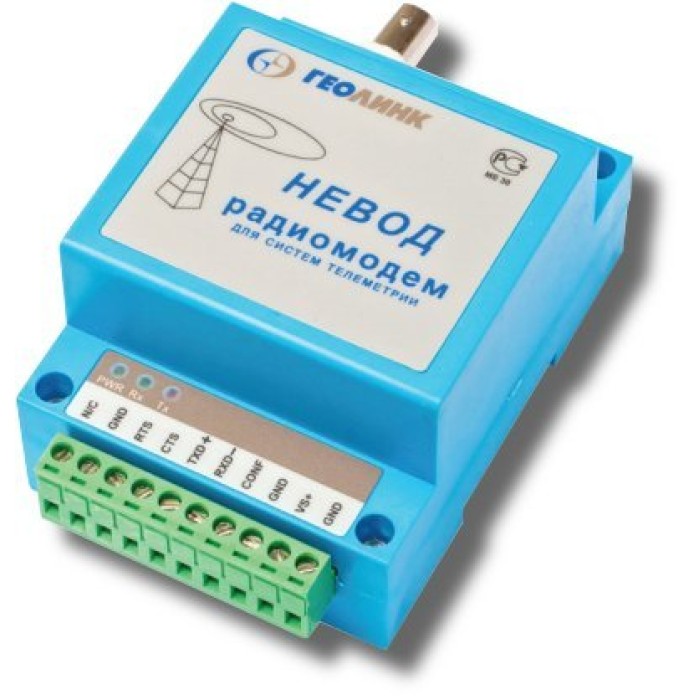

Радиомодем, версия 7.10, рабочая частота 433.92 МГц, выходная мощность передатчика 10мВт, режим работы полудуплексный, интерфейс подключения RS-232/RS-485, скорость передачи данных до 19200 бит/с, напряжение питания 9…30В, ток потребления до 150 мА, диапазон рабочих температур -40...+70°С, габаритные размеры 200х100х62 мм, крепление на DIN-рейку. Без антенны.

Назначение изделия

Радиомодем НЕВОД предназначен для передачи и приема цифровой информации при работе в составе распределенных сетей телеметрии, управления и автоматизации технологических процессов.
Радиомодем представляет собой программно-управляемое приемно-передающее устройство, преобразующее сигналы стандартных последовательных интерфейсов RS 232 или RS 485 в радиочастотные посылки и обратно. Конфигурация радиомодема осуществляется через последовательный интерфейс набором команд.

Дополнительное оборудование

(229077) - АН5-433, Антенна направленная пятиэлементная типа волновой канал, КУ 8 дБ

(247575) - АШ-433, Антенна с круговой диаграммой направленности. КУ 3 дБ

Диапазон рабочих частот, МГц: 433.92 МГц ±0.2%	Напряжение питания, B:
Выходная мощность передатчика, мВт: 10	- от внешнего источника питания: 9…30
Режим передачи: полудуплексный	Ток потребления, мА:
Скорость передачи: 19200 бит/с (max)	- в режиме приема: 80
Выходной интерфейс: RS 232 (CTS/RTS опц.); RS 485	- в режиме передачи: 150
Скорость передачи данных, бит/с: 1200/2400/4800/9600/19200/38400	Диапазон рабочих температур, °С: -40…+70
Габаритные размеры. мм: 70х122х51
