ШКП-30 с УПП. Шкаф контрольно-пусковой с устройством плавного пуска. Болид в Ульяновске

Описание ШКП-30 с УПП. Шкаф контрольно-пусковой с устройством плавного пуска. Болид

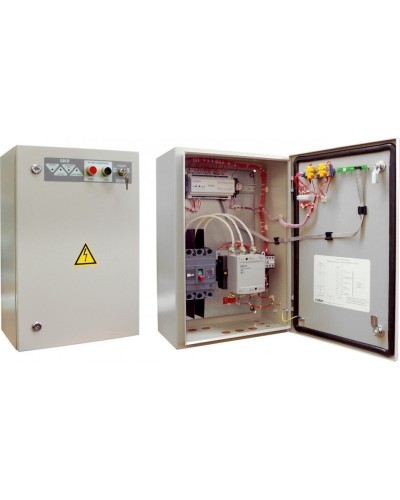

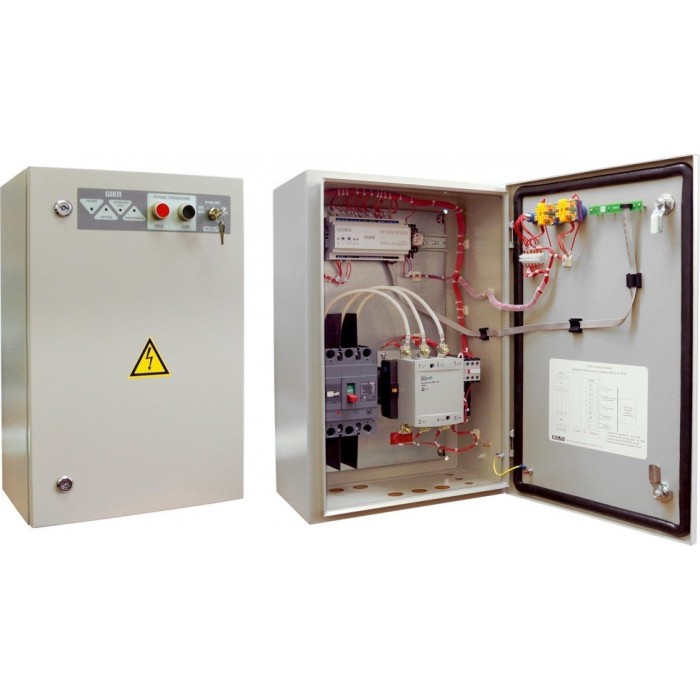

Шкаф контрольно-пусковой с устройством плавного пуска Siemens 3RW4037 настенный, навесной, 4 индикатора, два ввода питания, Uпит.380В(3-х фазное), Pпотр.50Вт, Iкоммут.63А(номин.), Pдвиг.30кВт, tраб.-10...+50°С, 600х400х240 мм, 20кг

Назначение изделия

Предназначены для работы в составе систем пожаротушения и дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов), рассчитанного на рабочее напряжение 380В.

Особенности

- возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется подачей напряжения 24 В внешними цепями;
- контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
Контроль исправности цепей управления двигателем;
- отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах. Индикатор "Неисправность" управляется подачей напряжения 24 В внешними цепями;
- плавный запуск и останов электродвигателей;
- 3 сигнальных выхода для передачи сигналов "Питание", "Автоматика", "Двигатель" на устройство управления ("Поток-3Н", "С2000-4" или другое).

Видеоматериалы

Напряжение питания, B:	Количество управляемых двигателей: 1
- от трёхфазной сети переменного тока частотой (50 ±1) Гц: 380	Мощность управляемой нагрузки: 30 кВт
Потребляемая мощность, Вт: 30 Вт	Степень защиты: IP54
Диапазон рабочих температур, °С: -30…+50
