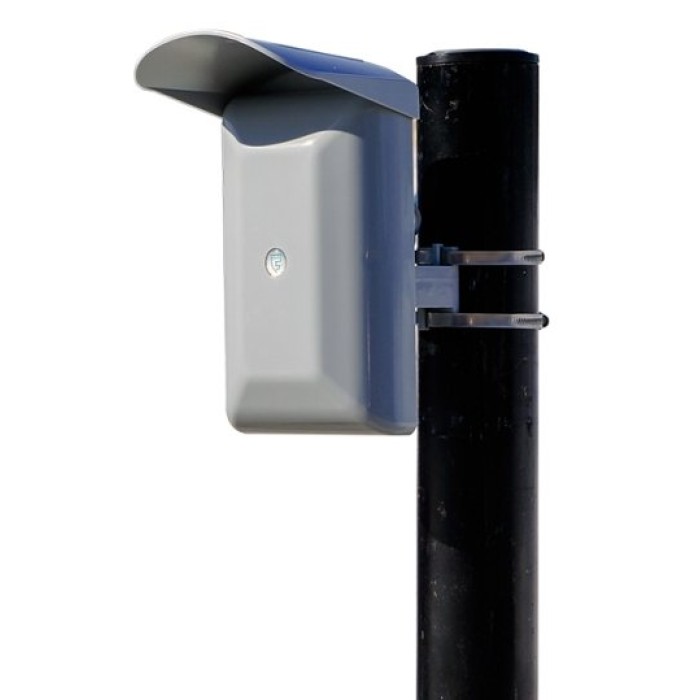

Извещатель охранный радиоволновый однопозиционный «ШТОРА», f-раб.24,05...24,25 ГГц, длина ЗО 5…60 м; ширина ЗО - 1 м; высота ЗО - 8 м; U-пит.10...30 В; P-потр.1.5 Вт; 1 вых."СК"; RS-485; IP55, t-раб.-40...+80°C; 210х135х75 мм. В комплекте: извещатель, кожух защитный

Назначение изделия

Извещатель применяется для охраны отдельных участков периметра, где применение двухпозиционных извещателей затруднено или невозможно, например, тупиков, болотистых участков, оврагов, переходов через ограждение, складских площадок, тоннелей, эстакад, путепроводов и т.д.
Извещатель имеет один электронный блок, в котором расположено приемо-передающее устройство. Передатчик извещателя излучает линейно-частотно модулированный радиоволновый сигнал. Приемник извещателя фиксирует уровень отраженного сигнала. При появлении движущихся объектов в зоне обнаружения приемник регистрирует изменения отраженного сигнала, обусловленного доплеровским эффектом, и формирует тревогу.

Особенности

Настройка извещателей может производиться:
- органами ручной регулировки, расположенными непосредственно на извещателе;
- с помощью ноутбука (ОС Windows) по интерфейсу USB на месте установки извещателя;
- удаленно с поста охраны по интерфейсу RS-485.
Специализированное программное обеспечение позволяет упростить пуско-наладку извещателей, а главное, обеспечивает правильную настройку их параметров.
Деление зоны обнаружения на 12 подзон позволяет производить настройки чувствительности каждой из них в отдельности. В каждой подзоне устанавливаются свои усиления сигнала и уровни порогов, что позволяет адаптировать извещатель под конкретную помеховую обстановку на участке.
Выравнивание чувствительности по всей длине зоны обнаружения позволяет четко определить её границы и увеличить помехоустойчивость к движению людей и транспорта вне зоны обнаружения. Это является основным и самым существенным отличием извещателей с ЛЧМ от доплеровских извещателей.
В извещателях предусмотрена возможность отключения одной или нескольких подзон. Отключая их, можно организовать зоны "санкционированных" проходов на охраняемом участке для свободного перемещения людей, направляющихся через проходную и свободного проезда транспорта через ворота. Для повышения помехоустойчивости рекомендуется отключение ненужных подзон.
Отключение первой подзоны повышает помехоустойчивость к дождю, снегу, туману, молниям, мелким животным и растительности. При эксплуатации извещателей на улице, для уменьшения влияния атмосферных осадков, следует использовать защитный козырек.
Извещатель ЗЕБРА-60(84) имеет 5 частотных литер, что исключает взаимное влияние от соседних комплектов. Это позволяет использовать извещатели в непосредственной близости друг от друга, например, в ангарах, складских помещениях и т.д.

Диапазон рабочих частот, ГГц: 24.05…24.25	- коммутируемое напряжение, В: 50
Внешние интерфейсы для обмена, программирования и управления: RS-485; USB	- коммутируемый ток, А: 0.1
Параметры зоны обнаружения:	- тампер: есть
- длина, м: 60 (12 поперечных подзон по 5 м)	Время технической готовности, не более, с: 15
- высота, м: 8	Напряжение питания, B:
- ширина, м: 1	- от внешнего источника питания: 10…30
Обнаруживаемая скорость движения, м/сек: 0.3…8	Потребляемая мощность:
Параметры тревожного выхода:	- не более: 1.5 Вт
- тип контактов: нормально-замкнутые	Диапазон рабочих температур, °С: -40…+80
- длительность тревожного извещения, сек: 3	Габаритные размеры. мм: 210х135х75
Масса, не более, кг: 0.5
